کابل جمع کن موتوری (Motorised Cable Reel) چیست ؟

هنگامی که انتقال جریان بالای الکتریسیته به مصرف کننده ای متحرک با مسیر طولانی در نظر باشد کابل جمع کن موتوری به عنوان بهترین گزینه و راه حل مطرح می شود.

کابل جمع کن موتوری در طیف بسیار متنوعی طراحی و تولید می شود . این تنوع تولید به دلیل طول طولانی باز شو کابل، میزان جریان و ولتاژ مورد نیاز برای انتقال، محل نصب کابل جمع کن، محل کانکشن، مسیر حرکت و جهت انتقال (عمودی و افقی)، شرایط محیطی و… است.

در کابل جمع کن موتوری نیروی لازم برای باز و جمع کردن کابل توسط موتور گیربکس و درایو تامین و کنترل می شود. از این نوع کابل جمع کن برای کابلهای ضخیم یا طول بازشو بدون محدودیت متراژ، استفاده می شود.

در کابل جمع کن موتوری به دلیل استفاده از موتور و گیربکس خاص و تغییرات در سیستم داخلی کابل جمع کن، دیگر با محدودیت های کابل جمع کن فنری مواجه نیستیم .

به دلایل اقتصادی هنگامی که طول بازشو کابل کوتاه و کمتر از 30 متر باشد یا به انتقال جریان و ولتاژ بالا نیاز نباشد مقرون به صرفه است که از سیستم کابل جمع کن فنری استفاده شود.

هم اکنون تعداد بسیاری از انواع این تجهیز در صنایع ایران از فولادسازی، خودرو سازی، معادن و صنایع بزرگ گرفته تا صنایع کارگاهی و کوچک مشغول به کار می باشد.

کابل جمع کن‌ های موتوری بسیار پرکاربرد و مفید در صنایع مختلف می‌باشند.

کابل جمع کن محصولی است جهت نگهداری از کابل های انتقال جریان الکتریکی در حرکت های افقی و عمودی و در مکان هایی استفاده میشود که منبع تغذیه تا مصرف کننده الکتریکی فاصله داشته و همچنین از نظر عملکرد بدون اینکه کابل برق مزاحم حرکت مصرف کننده باشد و یا صدمه ببیند مورد استفاده قرار می‌گیرد.

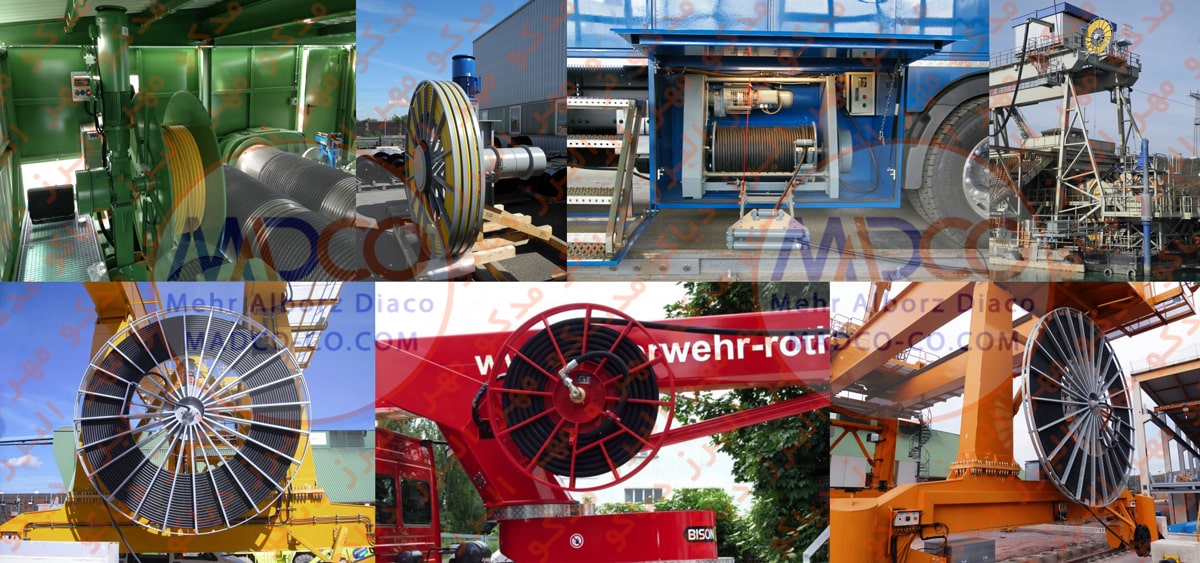

انواع کابل جمع کن موتوری (Motorised Cable Reel) :

دو نوع کابل جمع کن موجود می‌باشد :

کابل جمع کن جهت کشش افقی (استوانه بر روی یک وسیله نقلیه متحرک نصب میشود و کابل بصورت افقی از قرقره باز میشود)

جهت کشش عمودی ( استوانه در بالای نقطه تغذیه است و کابل بصورت عمودی و به سمت پائین یا بالا باز می شود)

عملکرد این محصول به گونه ایی است که فنرهای موجود در روی قرقره کابل جمع کن وظیفه باز کردن و جمع شدن کابل را به عهده داشته و اسلیپ رینگ های موجود در قرقره کابل جمع کن باعث انتقال جریان الکتریکی شده، بدون اینکه کابل در هنگام چرخش دچار پیچیدگی و صدمه ای بشود.

کابل جمع کن در دو مدل فنری و موتوری قابل طراحی و ارائه می باشد.

مناسب و پرکاربرد برای بالاترین نیاز‌های فنی :

کابل جمع کن‌ های موتوری از نظر تکنولوژیکی بسیار پیشرفته و با استقامت طراحی شده اند، هم برای عملیات و کار مداوم در بنادر، پایانه های کانتینر و کشتیرانی پر کاربرد می‌باشند و همچنین منبع قابل اتکا تامین انرژی مورد نیاز جرثقیل های ساختمانی ، به علاوه جرثقیل های سقفی ، بیل مکانیکی و دستگاه های بالابرنده است. این قرقره‌های موتوری برای پاسخگویی به نیاز‌عملکرد بهینه در سرعتهای بالا ، فرایندهای دینامیکی ، مقاطع کابل بزرگ و نیروهای کششی بالا طراحی شده اند. پیکربندی چرخ و دنده های کابل متناسب با سرعت و مسافت مورد نیاز طی شونده در مسیر می‌باشد. این قابلیت مهم و حیاتی بخصوص در امور صنعتی و ساختمانی سنگین و پسچیده بسیار کاربردی و مفید می‌باشد.

نگاهی اجمالی به عملکرد فنی سیستم کابل جمع کن‌ های موتوری :

سیم پیچ مارپیچی یا استوانه ای و باز شدن کابل ها و شیلنگ ها

برای سرعت های بالا ، فرایندهای دینامیکی ، مسافت های طولانی و نیروهای کششی بالا بسیار ایده‌آل، مناسب و کاربردی می‌باشد.

دامنه مسافت طی شده توسط کابل به بالای هزار متر می‌رسد.

در مقاطع کابل بزرگ و خطوط فشار قوی قابل استفاده هستند.

جهت ادغام کابل های فیبر نوری برای انتقال بدون تداخل داده ها و سیگنال های کنترل مناسب هستند.

پیکربندی حلقه ها و درایوهای کابل جمع کن موتوری مطابق با خواسته مشتری مربوطه طراحی و ارائه می‌شود.

تقریباً با تمام درایوهای موتوری سازگار است.

کاربرد کابل جمع کن در صنعت :

کارخانجات فولادی به خصوص در ترانسفرکارها

جرثقیل های بندری

جرثقیلهای دروازه ای، سقفی

معادن

سایت های انباشت و براشت مواد
