پمپ هیدرولیک ویکرز Vickers :



شرکت آمریکایی ویکرز VICKERS از جمله برندهای بسیار معروف در ساخت پمپ‌های هیدرولیکی است. البته نمونه‌های چینی، تایوانی و تایلندی این محصول نیز در بازار موجود است. همانطور که اشاره کردیم، می‌توان پمپ کارتریجی ویکرز را به عنوان یکی از کم صداترین پمپ‌ها برشمرد. این پمپ از نظر فشار کاری در محدوده پمپ‌های فشار متوسط 172 تا 207 بار  به شمار می‌رود. قیمت پمپ کارتریجی ویکرز بسیار مقرون به صرفه است و به همین دلیل محبوبیت زیادی کسب کرده است.

نام پمپ پره ای یا کارتریجی Cartridge Pumps/ Vane pumps  در صنعت هیدرولیک بسیار شناخته شده است. علت اصلی نام‌گذاری این پمپ‌ها در استفاده از تیغه یا پره در ساختار اصلی آنهاست. سرعت این پمپ‌ها معمولا چیزی بین 1200 تا 1750 دور بر دقیقه است.

یک پمپ کارتریجی قادر است عملکردی تا 90 درصد بازدهی داشته باشد. صدای کاری این پمپ‌ها در مقایسه با پمپ‌های دنده‌ای بسیار کم است و به همین دلیل از آن‌ها در مکان‌هایی که نبود صدا اهمیت دارد، استفاده می‌شود. از پمپ کارتریجی معمولا برای انتقال سیالاتی مثل روغن استفاده می‌شود.

به طور کلی پمپ پره‌ای ویکرز VICKERS به عنوان پمپ های فشار متوسط در صنایع مورد استفاده قرار میگیرند. این پمپ ها معمولا با سرعت 1200 تا 1750 دور در دقیقه RPM و با محرکه موتور احتراقی 2400 دور در دقیقه RPM  مورد بهره برداری قرار گرفته و در فشار و سرعت کاری تعریف شده ، دارای بازده حجمی بین 85 تا 90 درصد میباشد.

علیرغم بازده مکانیکی خوب ، بازده کلی آنها بدلیل افت های ناشی از نشت های موجود در اطراف روتور پایین است . 75 تا 87 درصد

معرفی و بررسی انواع پمپ هیدرولیک ویکرز Vickers :

سری های مختلف پمپ ویکرز تک و دوبل

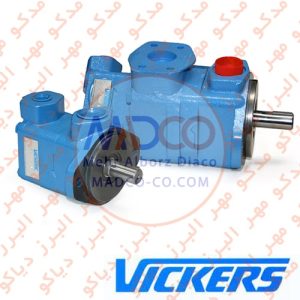

پمپ هیدرولیک پره ای یا کارتریجی ویکرز VICKERS :

پمپ کارتریجی ویکرز VICKERS در دو مدل V و VQ تولید شده است. سری V در انواع تک و دوبل برای استفاده در صنعت تولید شده است. پمپ های تک در سری های 20V، 25V، 35V و 45Vعرضه شده اند. این سری‌ها از ۵ تا ۷۵ گالن در پوسته های مختلف جا می‌گیرند. همچنین پمپ های دوبل در سری‌های 4535V، 4525V، 4520V، 3525V، 3520V و 2520V تولید شده‌اند.

پمپ ویکرز سری VQ، دارای کارتریج داخلی فوق العاده‌ای است. از سری VQ بیشتر در صنعت راهسازی استفاده می‌شود. این پمپ در سایزهای 10، 12، 14، 17 و 21 گالن موجود است. پمپ پره ای ویکرز VICKERS سری VQ در مدل‌های مختلف 20VQ، 25VQ، 35VQ و 45VQ در بازار وجود دارد. اگر پمپ VICKERS سری VQ25 با الکتروموتورهای مختلف کوپل شود، لیتراژهای مختلفی خواهد داشت.

پمپ هیدرولیک تیغه ای ویکرز یکی از بهترین و با کیفیت ترین انواع پمپ هیدرولیک کارتریجی بوده که می تواند برای مصارف فشار متوسط تا فشار های بالا در سیستم های هیدرولیکی مورد استفاده قرار گیرد؛ از کاربردهای این پمپ می توان به استفاده در میادین نفتی و یا دستگاه های قالب ریزی فشار بالا و ماشین آلات تزریق پلاستیک اشاره کرد.

از نقاط قوت پمپ هیدرولیک پره ای ویکرز می توان سیستم 12 پره کارتریج آن را نام برد که به همین علت، قادر است سیالات با ویسکوزیته بالا را به راحتی در سیستم هیدرولیک تحت فشار بالا به جریان درآورد. به طور کلی تمامی پمپ های تیغه ای، به دو دسته بندی کلی متعادل و نامتعادل تقسیم می شوند؛ پمپ کارتیجی هیدرولیک ویکرز نیز از این قائله مستثنی نبوده و مدل های آن به دو صورت متعادل و نامتعادل مشاهده می شوند. پمپ های پره ای ویکرز بر مبنای کاربرد و استفاده ای که دارند به دو مدل کلی تقسیم بندی می شوند: پمپ پره ای ویکرز سری V و سری VQ. ویکرز سری V که از خانواده پمپ های پره ای متعادل به شمار می رود، در بخش هیدرولیک صنعتی و پمپ های سری VQ در بخش هیدرولیک راهسازی و موبایل به کار گرفته می شوند. لازم به ذکر است این نوع پمپ های پره ای ویکرز از نوع جابجایی ثابت می باشند.

انواع پمپ هیدرولیک پره ای یا کارتریجی ویکرز VICKERS :

پمپ پره ای ویکرز در مدل های مختلفی روانه بازار می شود؛ اعم از انواع پمپ :

یک طبقه یا یک تکه : 20V, 25V, 35V, 45V, 20VQ, 45VQ

دوطبقه یا دو تکه دوبل: 2520V, 3520V, 3525V, 4520V, 4525V, 2520VQ, 4535VQ

سه طبقه یا همان سه تکه: 2520VQSV10, 4535VQSV10

پمپ کارتریجی ویکرز مدل 25V در سایز های 10، 12، 14، 17 و 21 گالن ارائه می شود. همچنین مدل 35V این نوع پمپ پره ای نیز در سایز های 25، 30، 35 و 38 گالن در دسترس می باشد.

نکته ی مثبت در مورد پمپ پره ای هیدرولیک ویکرز و در دید کلی، تمامی انواع پمپ هیدرولیک پره ای، عملکرد بی سر و صدا و با حداقل آلودگی صوتی آن هاست که این امر مستقیما منوط به تمیز بودن سیال هیدرولیک، روانکاری خوب و صحیح و سرعت مناسب محور گرداننده می باشد. سرعت چرخش پمپ کارتریجی ویکرز به طور معمول بین 1200 تا 1800 دور در دقیقه rev/min اندازه گیری می شود که در صورتی که از الکتروموتور احتراقی به عنوان محرک شفت پمپ تیغه ای برای آن ها استفاده شود، قادر خواهند بود تا با سرعت 2400 دور بر دقیقه نیز کارایی داشته باشند.

اجزای پمپ هیدرولیک تیغه ای ویکرز VICKERS :

تمامی مدل های پمپ هیدرولیک پره ای فارغ از برندشان، دارای ساختار معینی می باشند و از اجزای مشخصی تشکیل شده اند. اجزای تشکیل دهنده پمپ کارتریجی ویکرز به شرح زیر می باشند:

بدنه و پوسته پمپ: بیرونی ترین لایه پمپ بوده که باقی اجزا درون آن جای می گیرند.

روتور: قسمتی که به شفت متصل می شود و با نیرویی که از طریق الکتروموتور به آن اعمال می شود، پره هایی که روی آن نصب می باشند را به حرکت در می آورد.

تیغه ها: قطعاتی که با نام «پره» نیز شناخته می شوند. پره ها در شیار های مخصوص خود روی روتور تعبیه می شوند و موجب حرکت و انتقال سیال در پمپ می شوند.

صفحات تعادلی.

شفت: قطعه ای که در جلوی پمپ پره ای قرار دارد و رابط بین الکتروموتور و پمپ می باشد.

درگاه ورودی: محل ورود سیال هیدرولیک به پمپ.

درگاه خروجی: محل خروج سیال هیدرولیک از پمپ.

کاربرد پمپ پره ای ویکرز VICKERS :

پمپ هیدرولیک پره ای ویکرز که همانطور که پیشتر عنوان شد برای مصارف فشار متوسط و فشار بالا مورد استفاده واقع می شود، کاربرد های مختلف و گوناگونی در صنعت دارند. برای مثال:

صنایع دریایی.

ماشین آلات راهسازی و هیدرولیک موبایل.

ماشین آلات و تجهیزات راه آهن.

میادین نفتی و ابزار آلات حفاری چاه نفت.

تجهیزات و دستگاه های پرس آجر.

دستگاه های قالب ریزی فشار بالا.

ابزار های فشرده سازی و دفع زباله.

دستگاه تزریق پلاستیک.

ابزار و تجهیزات ریخته گری فلزات.

مزایای پمپ کارتریجی ویکرز VICKERS :

پمپ های ویکرز، از پمپ های پرطرفدار و پرفروش در بازار های جهانی می باشند. علت این امر، علاوه بر اعتبار و نام برند VICKERS، مزایایی است که این نوع از پمپ های پره ای ارائه می دهند که در زیر به آن ها اشاره شده است :

بدنه چدنی پمپ با مقاومت و ماندگاری بالا.

صدای بسیار کم پمپ در حین کار و عدم تولید آلودگی صوتی.

قابلیت کوپل کردن و وصل کردن این نوع از پمپ پره ای به یکدیگر.

امکان تعویپ کارتریج پمپ، بدون نیاز به جدا کردن پمپ از سیستم.

تنوع بالا در مدل های تولیدی این پمپ توسط شرکت ویکرز.

قابل استفاده در صنایع گوناگون با فشار های متوسط و بالا.

پمپ پره ای ویکرز در سایز های ۵ تا ۶۰ گالن تولید می شوند.

راندمان بالا و اتلاف انرژی کم در شرایط عملیاتی گوناگون.

توانایی تامین دبی های بالا در سیستم های هیدرولیکی.

برای خرید پمپ هیدرولیک ویکرز Vickers می توانید با شرکت مدکو | مهر البرز دیاکو تماس بگیرید تا از قیمت و مشخصات انواع پمپ هیدرولیک ویکرز Vickers مطلع شوید و به کمک کارشناسان ما بتوانید مناسب ترین مدل پمپ هیدرولیک ویکرز Vickers بر اساس نیاز های خود را تهیه کنید.
