قطعات یدکی الکتروپمپ دیافراگمی :

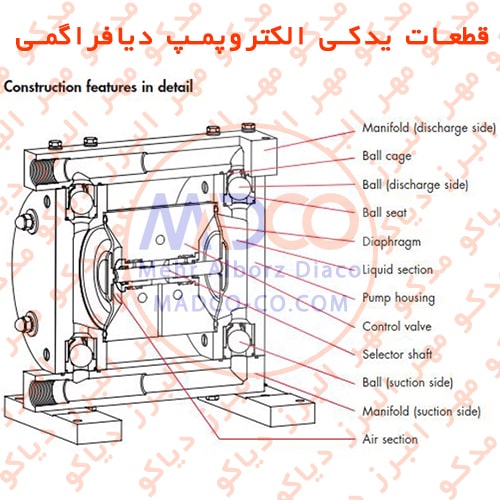

معرفی و مشخصات قطعات یدکی الکتروپمپ دیافراگمی :

پمپ های دیافراگمی دارای قطعات مختلفی هستند که در ادامه به بررسی آن ها پرداخته می شود.



دریچه هوا یا شیر پنوماتیکی :

در قسمت مرکزی پمپ نصب می باشد.

وظیفه این قطعه تقسیم هوا بین دیافراگم ها است.

یکی از دیافراگم وظیفه مکش سیال و همزمان دیگیری سیال را پمپاژ می کند.

پمپ به صورت ضد انفجار بوده و توسط نیروی باد کمپرسور کار می کند.

دریچه هوا پمپ دیافراگمی در محفظه مرکزی پمپ قرار دارد. عملکرد اصلی دریچه هوا این است که هوای فشرده را به سمت دیافراگم اول رها می کند و اجازه می دهد تا به محفظه مرکزی نزدیک شود.

دیافراگم اول با فشاری که ایجاد می کند مایع را از پمپ خارج می کند و در همین حال دیافراگم بعدی مکش را انجام می دهد. لازم به ذکر است این پمپ ها که به پمپ های ممبرانی نیز معروف هستند، به کمپرسور وصل شده و باد نیرو محرکه این پمپ های ضد انفجار است. این پمپ ها با برق کار نمی کنند.

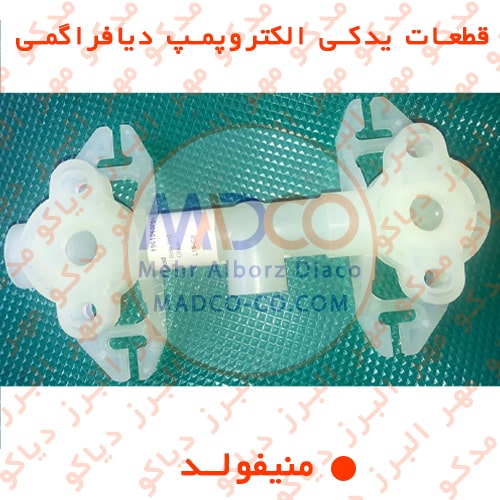

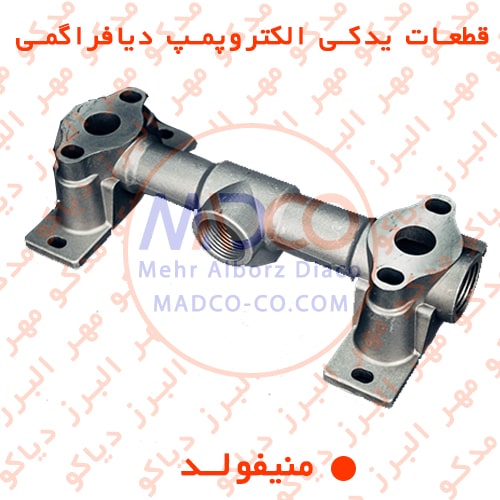

مانیفولد مکش و پمپاژ سیال :

معمولا قسمت مکش و دهش به صورت روزه ای یا فلنجی می باشد.

محل نصب مانیفولد یا در وسط یا در کناره های پمپ می باشد.

قسمت مکش در پایین و پمپاژ در بالا می باشد.

مانیفولد در پمپ های دیافراگمی به محفظه متصل می شود و یک مسیر برای سیال ایجاد می کند. پمپ های ممبرانی مکش دارند و دهش خروجی این پمپ های ضد انفجار بر اساس توان موتور، هد و دبی متفاوت است که برای اطلاعات بیشتر باید به کاتالوگ این پمپ ها مراجعه شود.

توپک ها یا سوپاپ :

وظیفه توپک یا بال ها باز نمودن مسیر پمپاژ و بسته نمودن مسیر مکش می باشد.

معمولا جنس این توپک ها در برابر مواد شیمیایی مقاوم است.

بر اساس سایز پمپ قطر توپک ها متفاوت است.

هنگامی که خلاء در یک دیافراگم ایجاد می شود، توپک های سمت مکش از سیت جدا شده و به سیال اجازه ورود به دیافراگم را می دهد و در همین حالا توپک های سمت تخلیه روی سیت ها مستقر شده و دریچه را می بندد.

هنگامی که سیال فشرده شده است، به توپک های سمت مانیفولد مکش فشار وارد میکند و در همین حالا توپک های سمت تخلیه حرکت کرده و سیال از این طریق خارج می شود. به طور کلی واقع توپک ها جریان سیال را هدایت می کنند.

سیت یا نشیمنگاه :

زمانی که پمپ در حالت مکش است، توپک بر روی سیت قرار گرفته و از نشتی سیال جلوگیری می کند.

بر اساس سیال متفاوت جنس سیت فرق می کند.

در برابر سایش مقاوم است.

هنگام پمپاژ سیالات سازنده از سیت های مقاوم در برابر سایش باید استفاده شود. سیت ها در اصل جایگاهی برای توپک ها هستند تا آب بندی به خوبی انجام شود.



قسمت بیرونی بدون تماس با سیال :

در این قسمت دیافراگم ها حرکت رفت و برگشتی دارد.

مسیر حرکت سیال در این قسمت می باشد.

مانیفولدهای مکش و دهش و سیت در این قسمت می باشند.

محفظه بیرونی سیال :

محفظه بیرونی سیال بخشی از مسیر سیال درون پمپ است. این محفظه ها در مانیفولد های مکش و تخلیه توسط سیت ها آب بندی شده اند. این محفظه ها یک فضای خالی هستند که در آن دیافراگم های رفت و برگشتی مایع را به داخل می کشند و سپس آن را از هر طرف بیرون میکنند تا عمل پمپاژ را انجام دهند.

محفظه مرکزی :

این محفظه میانی از جنس بدنه پمپ ممبران می باشد و با مانیفولد های ورودی و خروجی در ارتباط است.

محفظه داخلی / محفظه هوا :

این قطعه یک رابط میان قطعه مرکزی و محفظه می باشد. جنس این قطعه مانند بدنه پمپ است و با توجه به نوع سیال متفاوت است.

دیافراگم :

مهمترین قسمت این پمپ دیافراگم بوده که توسط پیج به دیسک ثابت روی پیستون وصل می شود.

با توجه به نوع سیال جنس دیافراگم می تواند به صورت تفلونی یا سنتروپرن یا بونا یا لاستیکی یا NBR یا وایتون هایترل باشد.

وظیفه دیافراگم ها مکش و دهش سیال و ایجاد آببندی می باشد.

صفحات داخلی و خارجی دیافراگم :

صفحات دیافراگم پمپ دیافراگمی برای جدا کردن قسمت سیال پمپ و هوا استفاده می شوند. این صفحات به دیافراگم رزوه می شوند و یک آب بندی ضد هوا و سیال ایجاد می کنند. این صفحات از دیافراگم در برابر حرکت رفت و برگشتی محور پشتیبانی می کنند.

دیافراگم :

دیافراگم قطعه اصلی پمپ های دیافراگمی است که نام پمپ هم از این قطعه گرفته شده است. دیافراگم یک دیسک لاستیکی است که با استفاده از یک پیچ و یک دیسک ثابت روی پیستون پیچ می شود.

دیافراگم مهم ترین قطعه پمپ های ممبرانی می باشد. این قطعه پمپ های ضد انفجار با توجه به سیال از جنس های متفاوتی می باشد. از آن جایی که قطعات پمپ های ممبرانی در تماس با حلال ها، مواد شیمیایی، خورنده و ساینده هستند باید بتوانند در برابر این مواد مقاوم باشند و از موادی مانند تفلون (Teflon)، Santoprene، Viton، Buna-N، هایترل (Hytrel) ساخته شوند.

دیافراگم دو وظیفه اصلی دارد :

یک اینکه دیافراگم به صورت دوره ای حجم محفظه پمپاژ را منبسط کرده و فرو می ریزد که باعث می شود وظیفه خود را انجام دهد.

وظیفه دوم دیافراگم ها در پمپ های دیافراگمی این است که به عنوان مانعی که طرف سیال پمپ را از سمت هوا جدا میکند عمل کنند.

دیافراگم ها در مواد و طرح های مختلفی برای رفع نیاز های کاربردی خاص مانند سازگاری شیمیایی، دما، مقاومت در برابر سایش و برخی الزامات خاص وجود دارند.

صدا خفه کن یا مافلر :

وظیفه این قطعه کاهش صدای هوای خروجی می باشد.

به صورت روزه ای بوده و از پمپ جدا می شود.

وظیفه این قطعه پمپ دیافراگمی کاهش صدای هوای خروجی می باشد. این قطعه در مواد و اندازه های متفاوتی تولید می شوند. سایلنسر را می توان جدا کرد تا خروجی اگزوز از پمپ خارج شود و پمپ را قادر می سازد در زیر آب قرار گیرد یا به سادگی هوا را به یک مکان امن یا بیرون تخلیه کند تا نویز در محیط کار کاهش یابد.

مجموعه پیچ و مهره :

وظیفه پیچ و مهره نگهداشتن قطعات مختلف در کنار هم و همچنین نصب دیافراگم است.

معمولا جنس استیل استنلس می باشد.

این قطعه پمپ دیافراگمی برای مونتاژ اجزای پمپ استفاده می شوند. به عنوان مثال برای اتصال دیافراگم و پیستون به کار می روند. در ارتباط با دیافراگم ها و نشیمنگاه های سوپاپ، آب بندی ایجاد می کنند که سیال را در پمپ نگه می دارد و هوا را از سیال جدا می کند.

شافت :

اتصال دیافراگم و صفحات بر روی شافت صورت می گیرد.

این قطعه پمپ دیافراگمی مجموعه دیافراگم شامل خود دیافراگم و صفحات آن را به یکدیگر متصل می کند.

جنس بدنه پمپ دیافراگمی :

AISI  استنلس استیل مناسب مایعات خوردنده و اسیدها

AL  آلومینیوم مناسب روغن ها و آب و رنگ و حلال

PP پلی پروپیلن مناسب اسید و باز ضعیف

AC استال مناسب مواد آتش زا

KY  کینار جهت مواد دما بالا و شیمیایی

CS کاربن استیل مناسب مواد ساینده

قطعات یدکی الکتروپمپ دیافراگمی برندهای پمکار و گراکو و ویلدن و فلویمک و دیا و سندپایپر و آرو و ران جهت تعمیر در کمترین زمان توسط شرکت مدکو | مهر البرز دیاکو تامین می گردد.

پمپ بادی یا دیافراگمی به صورت پمپ های ضد انفجار نیز معروف می باشد. یکی از مهمترین تیپ های پمپ هستند. پمپ های بادی دارای قدرت مکش زیادی هستند و نیروی استارت و شروع کار آنها توسط هوای فشرده صورت می گیرد، که توسط کمپرسور تأمین می شود. در پمپ دیافراگمی هوای با فشار 2 الی 7 بار باعث می گردد که دو دیافراگم دارای حرکت رفت و برگشتی باشد و عمل پمپاژ سیال انجام شود. همچنین سیال پمپ شونده دارای جریان یکنواخت نبوده و به صورت ضربه ای است. شرکت مدکو | مهر البرز دیاکو فروش و تعمیرات انواع پمپ دیافراگمی ترکیه ای و آلمانی و چینی و آمریکایی و گراکو و ویلدن و پمکار و دیا و سندپایپر با قیمت مناسب و کیفیت بالا عرضه می نماید.
